Product Model
7.3m L/X波段固定站天線
Description:7.3m L/X波段固定站天線

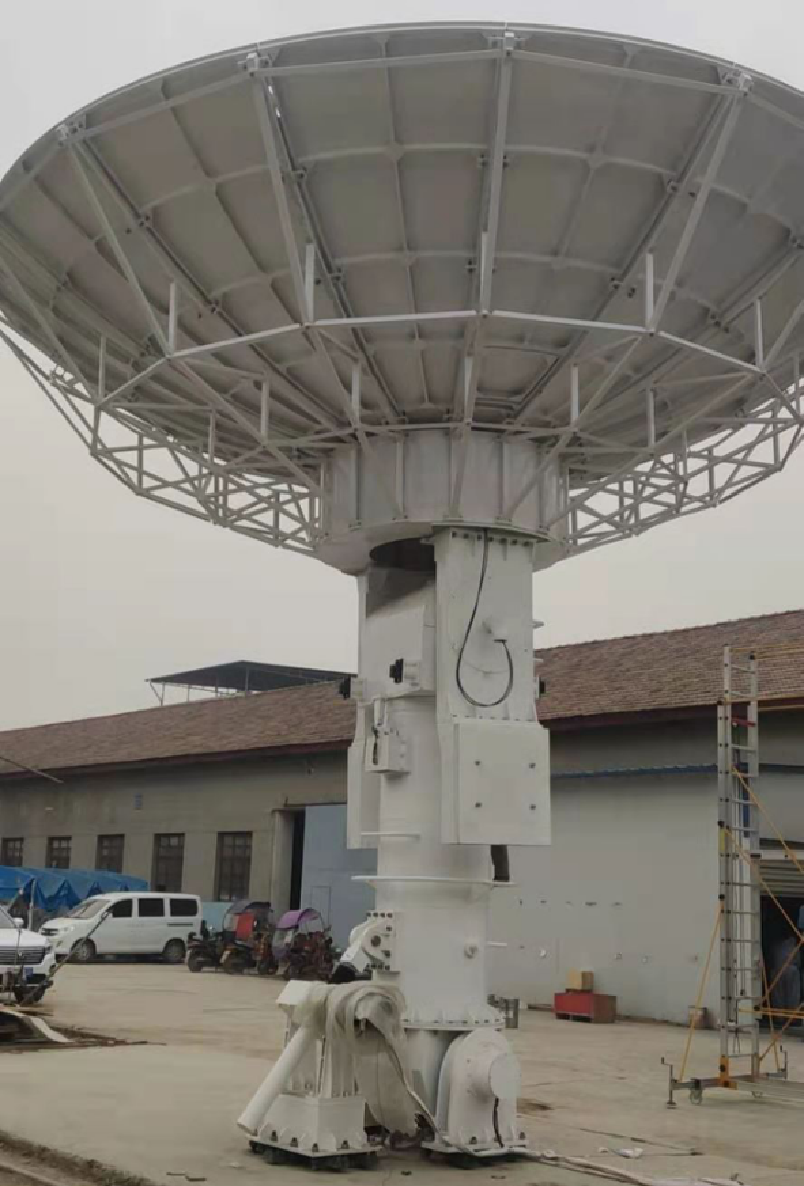

產品圖片
產品參數
天線口徑 | 7.3m 環焦天線 | |||
工作頻段 | L頻段:1670-1710MHz(接收) | |||
X頻段:7700-9000MHz(接收) | ||||
天線增益 | L頻段:接收:≥38.32+20lg(f/f0)dBi, f0=1700MHz。(到濾波器輸出口) X頻段:接收:≥52.9+20lg(f/f0)dBi, f0=8450MHz。(到濾波器輸出口) | |||
天線噪溫 | L頻段:Tl≤120K(濾波器出口測試)X頻段:Tx≤100K(濾波器出口測試) | |||
極化方式 | L頻段接收:左、右旋分時可控 | |||
X頻段接收:左、右旋同時 | ||||
第一旁瓣 | ≤-14dBi | |||
軸比 | L頻段≤1.2dB X頻段≤0.7dB | |||
駐波 | L頻段≤1.6 X頻段≤1.35 | |||
收發隔離度 | ≥90dB | |||
和差隔離度 | X頻段≥30dB | |||
差波束零深 | ≥35dB | |||
天線驅動性能 | 方位 | 俯仰 | 第三軸 | |
工作范圍 | 0°~±350° | 0°~180° | 0°~±7° | |
最大角速度 | 20°/S | 15°/S | ||
最大角加速度 | 10°/S2 | 10°/S2 | ||
跟蹤精度 | X頻段優于1/10倍半功率波束寬度 | |||
指向精度 | X頻段優于1/5倍半功率波束寬度 |
