Product Model
2.4m Ka波段車載遙測天線
Description：2.4m Ka波段車載遙測天線

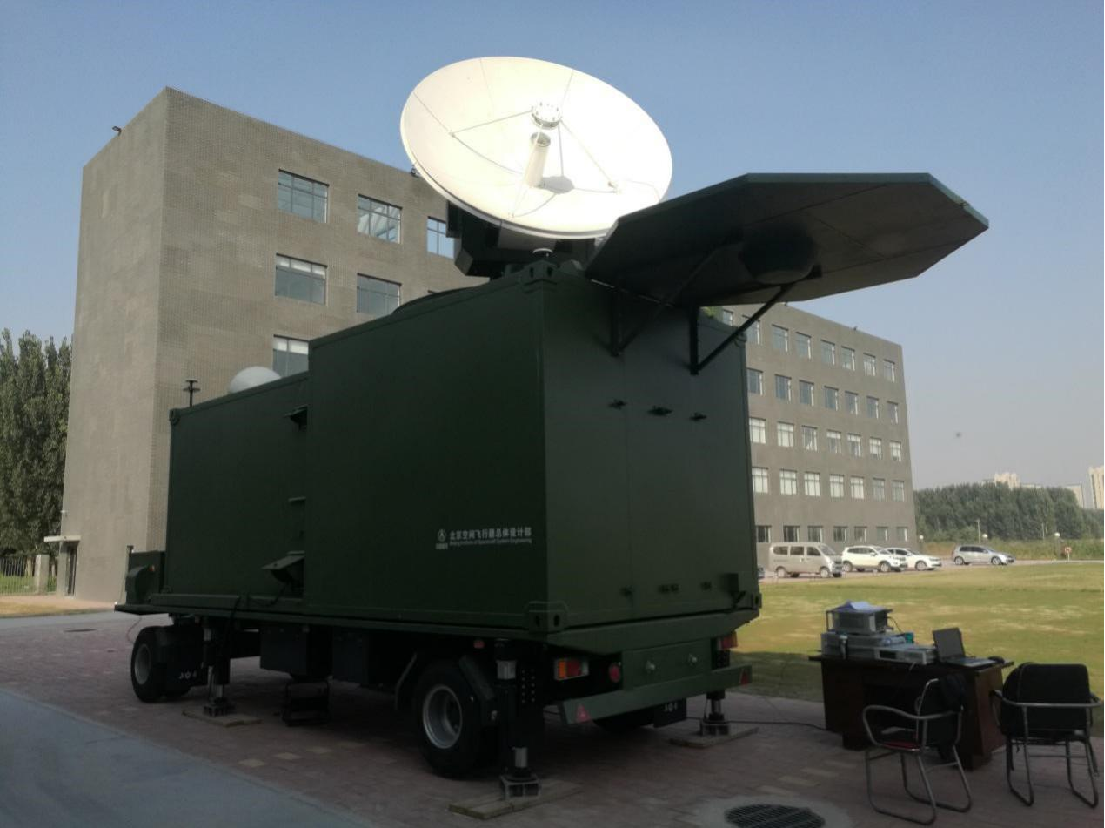

產品圖片
產品參數
a.工作頻率：
1) f1左旋（發射或接收）：25.XXGHz~25.XXGHz；
2) f2左旋（接收或發射）：26.XXGHz ~ 26.XXGHz；
3) f3右旋（發射或接收）：22.XXGHz ~ 22.XXGHz；
4) f4右旋（接收）：18.XXGHz~19.XXGHz；
5) f5左旋（發射）：27.XXGHz~ 29.XXGHz；
6) f6右旋（接收）：25.XXGHz~ 26.XXGHz；
b.EIRP 和G/T值及天線口面至LNA或功放處的增益要求：
表1波束覆蓋區內EIRP和G/T值以及天線口面至LNA或功放接口處增益要求
工作頻段 | EIRP(dBW) | 功放功率（W） | G/T值（dB/K） | 低噪放NF（dB） | 波束覆蓋區內增益（dBi）（LNA或功放輸入、輸出波導口） |
f4 | / | / | ≥21 | 2.3 | ≥48.5 |
f3 | ≥58 | 25 | ≥19 | 2.3 | ≥46.5 |
f1 | ≥58 | 25 | ≥19 | 2.3 | ≥46.5 |
f2 | ≥58 | ≥19 | |||
f5 | ≥62 | 40 | / | / | ≥50 |
27~27.5 | ≥61 | 32 | / | / | ≥50 |
f6 | / | / | 21 | 2.3 | ≥50 |
注：波束覆蓋區：滿足天饋單元發射EIRP和接收G/T值要求的波束覆蓋區為以天線機械軸為中心的圓錐形覆蓋區，覆蓋區半錐角在f1、f2、f3為0.2°，在f4、f5、f6為0.16°。
c. 端口數量：7個，按工作頻率從低到高順序分別記為X1G、X2G、X3G、 X4G、X5G、X6G、X7G：
d. 端口形式：
1) 自檢天線、功放的輸入及LNA輸出端口均為K(2.92)-F；
2) 饋電網絡與功放和LNA之間的連接接口為B形法蘭的波導接口,具體要求為 f1、f2、f5端口為BJ260；f3、f4、f6端口為BJ220
e. 端口駐波比：天饋單元各端口駐波比不大于1.5
